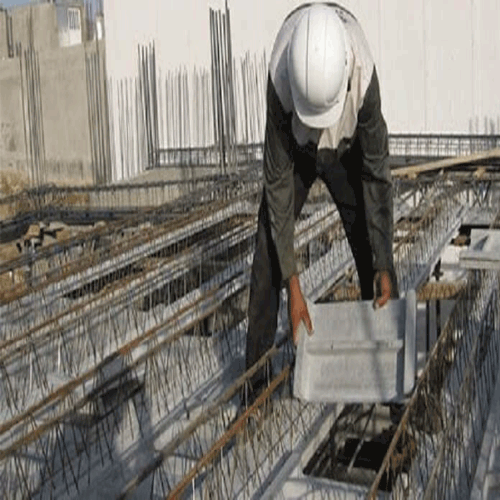

قرار دادن بلوک ها بین تیرچه ها
اتصال میلگردهای ممان منفی به تیرچه و تیر اصلی :
اتصال تیرچه ها در محل ممانی ایجاد می شود که به وسیله میلگردی باید تحمل شود. چنانچه2 تیرچه به1 تیر ختم شود. میلگرد فوقانی تیرچه ها را به وسیله قطعه میلگردی به طول ۲ تا ۲٫۵ متر به یکدیگر متصل می نماید.
قطر این میلگرد معمولا بین
۸ تا ۱۰ تا ۱۲ میلیمتر که قطر آن به وسیله محاسبه تعیین می شود. در آخرین دهانه میل گردی را به صورت گونیا خم نموده و را در داخل آهن های تیر قرار می دهند. قسمت طولی مستقیم را روی آهن فوقانی گذاشته و چند جای آن را با سیم آرماتور بندی می بندند.

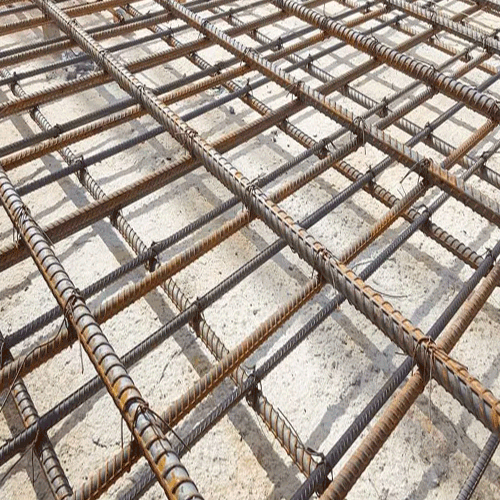

قرار دادن میل گردهای حرارتی روی تیرچه بلوک :
در جهت عمودی بر فوقانی تیرچه و با فاصله تقریبی ۲۵ تا ۴۰ سانتی متر قرار می دهند.
قطر این نوع ۶ یا ۸ یا ۱۰ س م است که با محاسبه تعیین می گردد به آن میلگرد های حرارتی گفته می شود .
کلاف عرضی ( شناژ مخفی ) :
طول تیرچه از ۴۲۰ س م بیشتر (۴۲۰ تا ۶۰۰)، در وسط طول تیرچه بین بلوک ها در جهت عمود فاصله حدود ۱۰ س متر قرار می دهند. حداقل ۲ میلگرد به قطر ۱۰ م یکی در پائین و دیگری در قسمت بالا قرار می دهند.
میلگرد پائین را به آهن های مارپیچی (خرپا) تیرچه می بندند.
و میلگرد بالائی متصل می کنند . برای تیرچه ها با طول بیش از ۶ متر دو کلاف عرضی با فواصل مساوی در نظر می گیرند.
انواع سقف تیرچه بلوک
سقف های تیرچه بلوک به دو دسته کلی :
سقف های با تیرچه های بتنی و فولادی با جان باز تقسیم بندی می شوند . حال آنکه هر یک از این نوع سقف ها به لحاظ جزئیات اجرایی و نیز بلوک مصرفی تنوع دارند.(مانند سقف هایی با بلوک بتنی، بلوک سفالی، بلوک پلی استایرن و …).برای اطلاعات بیشتر راجع به انواع سقف تیرچه بلوک کلیک کنید.
اجرای سقف تیرچه بلوک
ابتدا باید تیرچه‌ها روی پل های اصلی (تیرهای فلزی)، در ترازهای موردنظر كارگذاری شوند.
فاصله های را پر کنید و پس از نصب محصول نوع حرارتی و تكمیلی ، بتن ریخته می‌شود.
اتصال تیرچه ها
تکیه گاه های موقت اجرایی (شمع بندی)
به طور کلی به محض اینکه تیرچه ها و بلوک های انتهایی بین دو تکیه گاه اصلی قرار گرفتند.
شمع بندی و قالب۔ بندی به وسیله چهار تراش های عمود بر تیرچه که :
فاصله آن ها از همدیگر، ۱ تا ۱.۲ متر است، انجام می شود.آرماتورهای اصلی تیرچه باید به طول 15 تا 10 سانتیمتر با تیرهای اصلی درگیر شوند. به هیچ وجه نباید این آرماتورها را به تیرهای فلزی جوش داد.نظر به اینكه تیرچه‌ها به استثنای تیرچه‌های با جان باز قبل از یكپارچه شدن سقف قادر به تحمل بار سقف نیستند.البته تمام اینها بر مبنای گالوانیزاسیون هستند.باید توسط تعدادی چارتراش و پایه (جک ها یا شمعها) به نحو مناسب و مطمئنی نگهداری شوند.
در موقع اجرا باید خیز مناسبی به طرف بالا به تیرچه‌ها داد.
به طور کلی، چهار تراش ها وشمع ها باید طوری نصب شوند.که بتوانند در مقابل نیروهای وارده مقاومت نمایند.آنها را باید طبق اصول و قواعد مربوط به آن، به یکدیگر متصل کرد.در مورد زمان برچیدن پایه‌ها و پایه‌های اطمینان، باید مندرجات آیین‌نامه بتن ایران مراعات گردد.
این عوامل می تواند علت های مختلفی داشته باشد. برای اینکه این عامل را بررسی کنیم شیوه اجرائی را از ابتدا پایه ریزی می کنیم.به این مفهوم که برای این علت باید از همان ابتدای طرح و اجرا کلیه قسمت ها را جزء به جزء بررسی نمود.با توجه به این که این مورد می تواند تاثیر بسیاری در استحکام ساختمان گزارد، بسیار حائز اهمیت است.
