تیرچه بلوک

به سقف هایی گفته می شود:

تیرچه بلوک ترکیبی از تیرچه و بلوک سیمانی یا سفالی است.یکی از رایج ترین سقف های موجود در ایران می باشد. از3 عنصر دال، این محصول یا یونولیت تشکیل شده است.انواع تیرچه و بلوک ها خودشان مختلفی دارند. در این سیستم از تیرچه ها به عنوان فرعی استفاده می کنند. تنها وظیفه ی بلوک ها (یا یونولیت) پرکنندگی می باشد و نقش سازه ای ندارند.

هیچ کدام از مصالح ساختمانی به غیر از فولاد تحمل نیروی کششی را ندارد.

با استفاده از بتن یا هر مصالح دیگری، فقط بار مرده سقف (دال) را افزایش می دهد.

برای جبران آن باید از فولاد کمک گرفت که از آنجا ناحیه کشش حذف شده است.

تیرچه بلوک

جایگزین این محصول شده :

“این نوع سقف ها از لحاظ اقتصادی بسیار مقرون به صرفه باشد و هر روز مشتریان بیشتری پیدا کند.”

به تعدادی تیر T شکل در کنار هم قرار دارند.

و اجزای تشکیل دهنده آن ها تیرچه، بلوک و بتن است که دربالای سقف قرار می‌گیرند.

اجزای اصلی سقف تیرچه بلوک فلزی

تیرچه
بلوک
میلگرد حرارتی، افت، میلگرد منفی
بتن پوششی (بتن درجا)

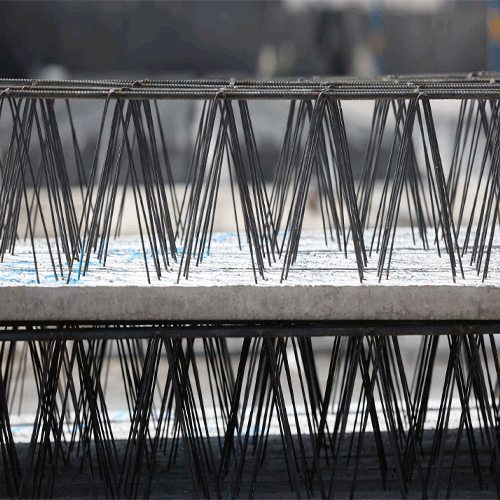

تیرچه

در ایران متداول ترین تیرچه نوع بتنی آن است که :

قالب فلزی موقت و یا سفالی دائمی ساخته و عرضه می شود.

بیشتر در سقف های تیرچه بلوک کورد استفاده است.

تیرچه های معمولی با سه نوع میلگرد مسلح می شوند:

میلگرد خرپا (خرپا چیست) نمره ۶ یا ۸، میلگردهای کف خرپا (میلگرد کششی) با قطرنمره ۶ تا۱۶، میلگردهای فوقانی خرپا (میلگرد فشاری) با نمره ۶ یا 8.

خرپا:

این میلگرد آرماتورهای زیرین و بالائی را مهار می کند(متصل می کند)و در نتیجه مقاومت کششی و فشاری آرماتور را زیاد می کند.معمولا ارتفای خرپای تیرچه ۱۶ سانتی متر است.

کف خرپا:

حداقل تعداد میلگرد کششی ۲ عدد بوده و توصیه می شود.قطر آنها از ۸ میلی متر کمتر و از ۱۶ میلی متر بیشتر نباشد.در مورد تیرچه هایی که ضخامت بتن پاشنه آنها ۵.۵ سانتی متر یا بیشتر باشد.می توان حداکثر قطر میلگرد کششی را به ۲۰ سانتی متر افزایش داد.برای صرفه جویی در مصرف فولاد و پیوستگی بهتر با بتن، معمولا از میلگرد آج دار، به عنوان عضو کششی استفاده می شود.

بالایی:

از میلگرد بالایی به منظور تحمل نیروی فشاری خرپا در مرحله اول باربری تیرچه استفاده می شود.
و قطر آن با توجه به نوع میلگرد و طول دهانه، فاصله تیرچه ها، ارتفاع خرپای تیرچه و ضخامت بتن پوششی، همچنین فاصله جوش های میلگرد عرضی، از ۶ میلی متر تا ۱۲ میلی متر متفاوت است.

نکات مربوط تیرچه سقف

اندازه عرض تیرچه ها ۸ تا ۱۲ سانتی متر است.ضخامت تیرچه ها معمولا ۴ سانتی متر است.بتن داخل قالب فلزی یا سفالی، جهت ساخت تیرچه با عیار ۴۰۰ تا ۵۰۰ کیلوگرم سیمان در یک متر مکعب بتن ریز با مصالح سنگی ریزدانه تهیه می شود.
نکات مهم : پس از بتن ریزی آن را با میزان لرزان ویبره می کنیم.

چنانچه قالب فلزی باشد پس از سخت شدن آن را جدا کرده و در داخل حوضچه های آب قرار داده و عرضه می شود..

ولی اگر قالب سفالی باشد این قالب همیشه همراه تیرچه خواهد بود.

بعضی از این محصولات پیش ساخت هستند.که معمولا مقطعی سپری شکل دارند . فاقد میلگرد فوقانی و میلگرد خرپا می باشند. میلگردهای تحتانی را قبل از بتن ریزی با روش خاص و وسایل مخصوص کشیده.پس از آن بتن ریزی می کنند. تا سخت شدن کامل بتن ، آن را در حال کشش نگه می دارند.

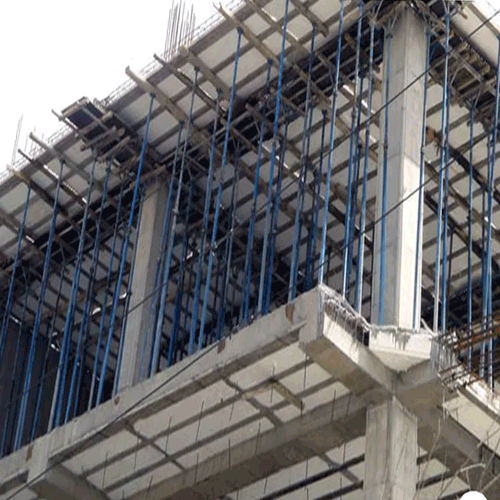

تیرچه بلوک

ابعاد استاندارد تیرچه بتنی

در ابتدا لازم است کمی درباره بلوک توضیح دهیم.بلوک قطعه ای بتنی یا سفالی است که بین تیرچه ها قرار می گیرد.و هیچ باری را تحمل نمی‌کند.ابعاد بلوک ۲۵۲۰۴۰ می باشد.در صورتی که بار سقف زیاد باشد یا اینکه دهانه بزرگ باشد.به طوری که مجبور باشیم از تیرچه با خرپای بلند استفاده کنیم.در این صورت باید از بلوک با ارتفاع ۲۵ سانتی متر استفاده کنیم.

در برخی از سقف ها به دلایل محاسباتی باید از بلوک های دو تکه استفاده کنیم .چون باید ضخیم‌تر باشد.در این موارد ارتفاع بلوک ها وقتی که روی هم هستند به ۳۵ سانتی متر هم می رسد.و از آن جا که به صورت کام و زبانه هستند، یکپارچه عمل می کنند.وزن یک متر مربع سقف تیرچه بلوک ( وزن تیرچه بتنی )هر چه وزن بلوک کمتر باشد بهتر است.

وزن بلوک باید به اندازه‌ای باشد که یک کارگر به راحتی ‌بتواند آن را حمل کند.

وزن بلوک های بتنی بین ۱۵ تا ۲۰ کیلوگرم و وزن بلوک های سفالی بین ۷ تا ۱۰ کیلوگرم می باشد.هر چه وزن بلوک کمتر باشد میزان بار مرده سقف هم کمتر است.بلوک دارای سطح بالایی و سطح زیرین است که سطح بالایی بتن را تأمین می‌کند.و سطح زیرین برای گچ و خاک و سفید کاری اتاق ها است.همچنین لازم به ذکر است که خاصیت مکندگی بلوک باید بین ۱۳ تا ۲۰ درصد باشد.زیرا در غیر این صورت کلیه آب ملات را مکیده و باعث فاسد شدن آن می‌شود.
