سیستم تیرچه بلوک

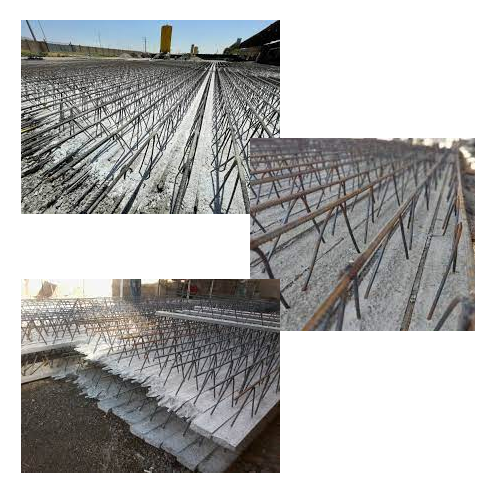

ترکیبی یکپارچه از تیرچه های متساوی الفاصله

سیستم تیرچه بلوک فاصله آزاد تیرچه ها نباید بیشتر از 75 سانتی متر باشد. عرض تیرچه ها نباید کمتر از 10 سانتی متر و ارتفاع کل آن ها نباید بیشتر از 3/5 برابر حداقل عرض آن ها باشد. حداقل فاصله افقی بین دو سطح قائم بلوک های مجاور در طرفین یک تیرچه که در مقابل یکدیگر نصب می شوند، نباید کمتر از 6/5 سانتی متر باشد.

ضخامت دال بتنی فوقانی

نباید از یک دوازدهم فاصله آزاد بین تیرچه ها و نه از 5 سانتی متر کمتر اختیار شود. حداکثر دهانه مورد پوشش سقف (در جهت طول تیرچه پیش ساخته خرپایی) با تیرچه های منفرد نباید از 8 متر بیشتر شود. در صورت وجود بار منفرد سنگین یا متحرک و یا مرتعش، بکار بردن سقف تیرچه بلوک توصیه نمی شود.

در سقف های تیرچه بلوک

بار متمرکزی که ممکن است روی کف وجود داشته باشد. بار ناشی از چرخ اتومبیل ها در پارکینگ ها و یا بار خطی ناشی از وجود تیغه های آجری روی تیرچه ها است. در مورد پارکینگ ها، بکارگیری این سیستم معمول اساساً توصیه نمی شود. و مقاومت دال در برش سوراخ کننده (برش پانچ) برای بار چرخ کنترل گردد.

در محاسبه تیرچه ها برای بار متمرکز

یا می توان کف را با استفاده از یکی از روش های کلاسیک تحلیل کامل نمود. و یا بار را با تقریب خوبی بین سه تیرچه مجاور یکدیگر به طور مساوی توزیع کرد. در صورتی که طول تیرچه ها بیش از 4 متر باشد، یک یا چند کلاف میانی (تیر عرضی) در جهت عمود بر تیرچه ها تعبیه شود. لوله ها و مجراهایی که در داخل دال قرار داده می شوند. نباید به مقدار قابل توجهی مقاومت سیستم را کاهش دهند. ضخامت دال باید به اندازه حداقل 2/5 سانتی متر بیشتر از ارتفاع کل لوله ها و مجراها باشد. در سقف با تیرچه خرپایی می توان مقاومت برشی تامین شده توسط بتن در تیرچه ها را 10% بیشتر از مقاومت برشی اسمی در نظر گرفت.

سیستم تیرچه بلوک

سقف تیرچه بلوک در ساختمان های اسکلت فلزی

در سقف های تیرچه بلوک برای ساختمان های اسکلت فلزی بهتر است تیرها به صورت لانه زنبوری باشد.تا بتن دو طرف پل بتواند از آن ها عبور کند و به هم برسد.توجه داشته باشید که اگر ضخامت پل از ۲۵ سانتی متر بیشتر باشد.با توجه به ضخامت بتن روی بلوک که ۵ سانتی متر است، باید اختلاف سطح این دو با زاویه ۲۵ درجه ریخته شود.اگر دهانه سقفی در سقف های تیرچه بلوک از ۳ متر بیشتر باشد.موقع بلوک چینی درست وسط دهانه عمود بر جهت تیرها باید فاصله ۱۰ سانتی متری ایجاد کرد که به آن کلاف عرضی می‌گویند.همچنین در اینجا باید دو میلگرد به قطر ۱۰ میلی متر قرارداد، یکی در بالا و یکی در پایین.

سقف تیرچه بلوک در ساختمان های آجری

اگر بخواهیم در ساختمان های آجری از این سقف استفاده کنیم. باید روی دیوار حمال شناژ افقی ایجاد کنیم. پهنای این شناژ تقریباً ۳۵ تا ۴۰ سانتی متر است و حداقل باید به ۴ میلگرد ۱۲ تا ۱۴ مجهز باشد.

سقف تیرچه بلوک در ساختمان های بتنی

اگر بخواهیم این سقف را در ساختمان های بتنی اجرا کنیم امکان دارد. ارتفاع پلی که سقف به آن منتهی می‌شود، بلندتر از سقف شود. برای جلوگیری از آن باید اختلاف ارتفاع در کنار پل را با بتن زاویه ۴۵ درجه پر کنیم. و بقیه سطح را با بتن سبک یا پوکه هم سطح کنیم.

سیستم تیرچه بلوک

برای اینکه لوله های تاسیساتی مانند آب، شوفاژ و کانال کولر را از سقف تیرچه بلوک عبور دهیم باید :

آن ها را به گونه‌ای طراحی کنیم که هر رایزر کمتر از ۴۰ سانتی متر عرض را اشغال کند. زیرا در این صورت لوله ها به راحتی از سقف عبور می‌کنند و آسیبی هم به سقف وارد نمی شود. ولی در برخی مواقع مانند عبور کانال کولر، عرض ۴۰ سانتی متر کافی نیست. و باید در این صورت یک تیرچه را قطع کنیم تا بتوانیم عرض بیشتری داشته باشیم.

معایب استفاده از تیرچه بلوک و راه حل های آن:

به دلیل نطارت کم در ساخت محصولات از میلگرد های تکه شده و جوش خورده استفاده می شود. راه حل این مشکل نظارت بر ساخت و انتخاب شرکت مطمئن مانند تیرچه گلزنی است. به دلیل جابجایی طولانی مدت تیرچه از کارگاه تا ساختمان، امکان آسیب به بتن های تیرچه وجود دارد. راه حل جلوگیری از این مشکل دقت در جابجایی و نظارت هنگام نصب است. پیشنهاد ما برای برطرف کردن این مشکل کوتاه کردن زمان نصب و بتن ریزی است.
